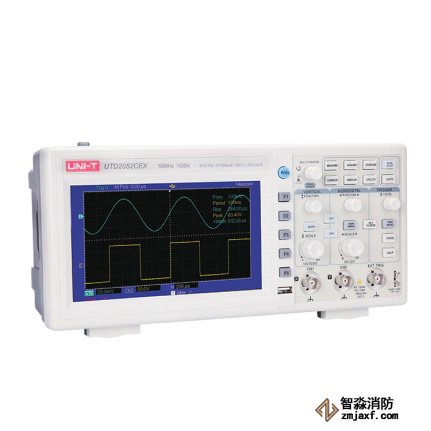

優利德UTD2052CEX數字存儲示波器
文章出處：http://m.dsouihoi.com/責任編輯：消防檢測儀器設備人氣：1160發表時間：2020-05-13 09:49:00
優利德UTD2052CEX數字存儲示波器
產品特點：
1、50MHz/70MHz/100MHz帶寬，1GSa/s實時采樣率
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s
4、低底噪，寬范圍垂直檔位1mV/div～20V/div
5、通過U盤可進行系統軟件升級
6、可選配邏輯分析儀模塊
7、時基范圍2ns/div～50s/div
8、觸發類型標配：邊沿觸發、脈寬觸發、交替觸發
9、支持同時打開Y-T和X-Y模式，可觀測李沙育波形
10、配備標準接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480）
1、50MHz/70MHz/100MHz帶寬，1GSa/s實時采樣率
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s
4、低底噪，寬范圍垂直檔位1mV/div～20V/div
5、通過U盤可進行系統軟件升級
6、可選配邏輯分析儀模塊
7、時基范圍2ns/div～50s/div
8、觸發類型標配：邊沿觸發、脈寬觸發、交替觸發
9、支持同時打開Y-T和X-Y模式，可觀測李沙育波形
10、配備標準接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480）
| 型號 | UTD2052CEX | |
| 通道數 | 2 | |
| 帶寬 | 50MHz | |
| 最大采樣率 | 1 GS/s | |
| 上升時間 | ≤7ns | |
| 存儲深度 | 25kpts | |
| 波形捕獲率 | ≥2,000wfms/s | |
| 垂直靈敏度 | 1mV/div ～20V/div | |
| 時基范圍(s/div) | 2ns/div～50s/div | |
| 存儲方式 | 設置、波形、位圖 | |
| 觸發 | ||
| 觸發頻率計 | 6位觸發頻率計 | |
| 觸發類型 | 邊沿、脈寬、交替 | |
| 觸發電平范圍 | 內部 | 距屏幕中心±5div |
| EXT | ±3V | |
| 釋抑范圍 | 80ns～1.5s | |
| 邊沿觸發 | ||
| 邊沿類型 | 上升、下降、上升&下降 | |
| 脈寬觸發 | ||
| 觸發模式 | 正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于) | |
| 脈沖寬度范圍 | 20ns～10s | |
| 交替觸發 | ||
| CH1觸發 | 邊沿、脈寬 | |
| CH2觸發 | 邊沿、脈寬 | |
| 測量 | ||
| 光標 | 手動模式 | 光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
| 追蹤模式 | 波形點的電壓值和時間值 | |
| 自動測量模式 | 允許在自動測量時顯示光標 | |
| 自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、中間值、平均值、均方根值、 周期平均值、周期均方根、過沖、預沖、頻率、周期、上升時間、下降時間、 正脈寬、負脈寬、正占空比、負占空比、上升延遲 、下降延遲 |
|
| 數學操作 | 加、減、乘、除、反相 | |
| 存儲波形 | 20組波形、20種設置 | |
| FFT | Window | Hanning、Hamming、Blackman、 Rectangular |
| 采樣點 | 1024 points | |
| 李沙育圖形 | 帶寬 | 50MHz/70MHz/100MHz |
| 相位差 | ±3 degrees | |
| 其它 | ||
| 接口功能 | 標配：USB OTG | |
| 一般參數 | ||
| 電源 | 100V～240VACrms，50Hz/60Hz | |
| LCD尺寸 | 7英寸TFT LCD ,WVGA(800×480) | |
| 機身顏色 | 象牙白+灰色 | |
| 機身重量 | 2.2 kg | |
| 機身尺寸(W×H×D) | 306mm×134mm×122mm | |
| 標準配件 | 探頭×2(1:1,10:1可切換)、電源線、USB連接線、軟件光盤 | |
| 標準包裝 | 紙箱 | |
| 標準包裝數量 | 2臺 | |
| 標準包裝尺寸 | 450mm× 420mm × 280mm | |
| 標準包裝箱毛重 | 8.5 kg | |
| 可選配件 | LA模塊：UT-M09 | |
