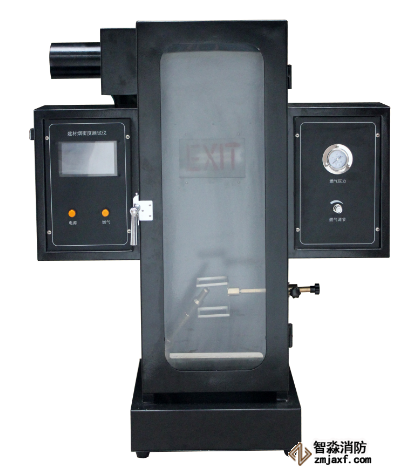

智淼消防JCY-3煙密度測試儀使用說明書
使用須知
JCY-3型建材煙密度測試儀以國家標GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》為設計標準，其試驗原理、試驗步驟、試樣制取等均取自該標準，試驗前詳細閱讀GB/T8627-2007將會對您的使用起到充分的指導作用。
您在使用儀器的過程中可能涉及以下項目請注意：
一、請務必閱讀相關標準和設備使用說明書后再使用設備使用規定的電壓，儀器用電應有接地線。
二、嚴禁接入與設備不相符的其他任何氣體!!!
三、測試樣品時，某些材料會釋放有毒有害氣體。建議檢測應在通風良好的環境中進行，并做好人體防護。
四、使用液化氣、天然氣、煤氣等燃氣源時，各管路接口不應漏氣，通氣管老化應及時更換。用“長明燈”做明火源時，務必先點著“長明燈”，然后開啟有關燃氣閥門。
五、試驗時操作人員不能離開試驗現場。試驗時，試驗人員請注意防止高溫燙傷！
六、計算機控制的設備應防止病毒的侵襲。
七、試驗室嚴禁出現試驗所需以外的易燃易爆品！
八、實驗室需配備滅火器材
九、試驗結束時應關閉所有電源、氣源。請務必清理試驗殘留或滴落物!
一、概述
JCY-3型建材煙密度測試儀是根據國家標準GB/T8627—2007《建筑材料燃燒或分解的煙密度試驗方法》所規定的技術條件而研制的。該產品相對于原來的利用單片機技術實現測試功能的儀器，更具有以下特點：
1) 雙控制方式，可在觸摸屏上控制操作，也可以在電腦上操控，操作方式可任意切換!一臺設備可同時幾臺電腦操作，可幾臺電腦同時在線，可實現局域網共享
2) 主輔燃燒器可自動旋轉，定位準確。
3) 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性。
4) 該儀器結構設計合理，操作維修方便，適用于建筑材料及其制品、固體材料燃燒靜態產煙量的測定。
二、主要技術指標
1. 對于試件的最大煙密度（MSD）和煙密度等級（SDR ）： 0-100% 連續可測，自動計算；
2. 用標準慮光片校正誤差不大于3% ； 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性；
3. 本生燈工作壓力（210±5） KPa ；
4. 本生燈對試樣施加火焰4min ；
5. 燃燒燈：為本生燈，長度260mm，噴嘴直徑0.13mm，與煙箱成45°角；
6. 光電系統：光源為燈泡，功率15W，工作電壓6V；
7. 排風系統：本機器裝有強力排風扇，試驗完后，能將廢氣排出室外；
8. 煙密度測量范圍：0 ~ 100%；
9. 煙密度測量準確度：±3%；
10. 接收器：為硅光電池，透光率0%為無光線通過，透光率100%光無遮擋完全通過；
11. 主燃燒器工作壓力：276KPa（可調）；
12. 自動計時，自動點火，自動排煙；光通量可分階段性線性校正試測試數據更準確；
13. 觸摸顯示屏：
a. 尺寸：5寸 有效顯示尺寸 長11cm 寬6.28cm；
b. 分辨率：800 * 480
c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式
d. 儲存容量:1G
e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f. 采用M3+FPGA架構，M 3負責指令解析，FPGA專注TFT顯示，速度和可靠性均領先同類方案
g. 主控制器均采用低能耗處理器，自動進入節能模式
14. 長*寬*高 740*500*高900（mm）
三、儀器的工作條件
3.1環境溫度：0℃-40℃；
3.2相對濕度：≤85%；
3.3供電電壓及功率：220V±10%、50HZ、100W；
3.4可燃氣體：純度不小于85%的丙烷或同等純度的煤氣（客戶自備）；
3.5燃氣壓力：0-0.3MPa（可調節）；
3.6環境及試驗要求：儀器工作時應避免強光直接照射或反射到儀器上；試驗進行90min后，應關閉燃氣源對儀器降溫15 min。
3.7環境氣流：工作狀態時無強制空氣流動現象；
3.8儀器應放在通風櫥內進行試驗；
四、儀器結構：
本儀器分為煙箱和控制兩大部分；
煙箱部分：煙箱的左右兩側面板上，有電源開關、安全標志開關（背燈開關）、燃氣調節裝置，另外還有控制排風機的開關（風機開關）。
六、試樣制備
6.1標準的樣品是（25.4+0.3）mm×（25.4+0.3）mm×（6.2+0.3）mm，也可以采用其他厚度，但它們厚度應與煙密度值一起在報告中說明。試驗可以采用厚度小于6.2mm的材料進行試驗，也可以按照其通常使用厚度或者直接疊加到厚度大約6.2mm。同樣，試驗可以采用厚度大于6.2mm的材料進行試驗，也可以按照其通常起通常實際使用厚度或將材料加工到厚度6.2mm，式樣最大厚度為25mm，當材料厚度大于25mm時，需根據實際使用情況確定受火面。
6.2每組試驗樣品為3塊。試樣加工可采用接卸切磨的方式，要求試樣表面平整，無飛邊、毛刺。
七、試驗裝置的安裝與調試
7.1接通電源、氣源及相應的連接線，打開儀器上的電源開關和觸屏上的照明（位置如下圖），待燃燒箱內有光束通過后，需預熱15min；
7.2系統校準：進行濾光片的校正：
7.2.1點擊觸屏上的校準界面，進入校準界面（位置如下圖）。
7.2.2界面上左側顯示當前AD值，中間空格內顯示需要放入濾光片的透光率值。
7.2.3 提示值分別依次顯示為100%，75%，50%，25%，0%；
提示100是不放任何濾光片，點擊校準按鍵，提示框會自動顯示75，此時放入75的濾光片，然后點擊校準按鍵，然后依次是50,25,0；0的時候用手捂著接收口然后點擊校準按鍵，左側列表5個校準值都有相應數據，此時校準結束，點擊測試界面，進入測試窗口。
八、試驗步驟
8.1調試結束后，進入測試界面，應先點擊界面上的排煙關閉按鈕；同時將排煙閘片向外拉出。
8.2打開燃燒箱門，把篩網和收集盒放入試樣架框內；
8.3打開氣源閥門和儀器上的“燃氣開關”，用明火或點火槍點著本生燈，調節“燃氣調節”使儀器上壓力表指示0.276MPa；
8.4點擊啟動，使本生燈進到試樣端，調節式樣架使其位置處于本生燈轉入工作狀態時燃燒火焰對準試樣下表面中心，調節好位置后，點擊停止鍵，使本生燈退回原位。然后將試樣平放在試驗支架的篩網上，
8.5點擊啟動，4 min后試驗自動結束。
8.6試驗結束后，點擊排煙，然后將排煙閘片向里推進，將煙箱內的煙排出，煙霧排凈后點擊結束排煙，將排煙閘片向外拉出關閉煙道。
8.7試驗過程中可點擊照明按鍵打開照明燈觀察后面的字是否清楚。再次點擊照明按鍵就會關閉照明。
8.8試驗全部結束后，關閉電源、氣源、對燃燒箱及試樣支架進行必要的維護。本生燈管務必每天清理！
九、上位機軟件操作
1.本機與電腦可以用局域網連接，設備與電腦都連接路由器的LAN口，或電腦用無線連接路由器都可以
2.本產品軟件不需要安裝，只需要把軟件直接將整個文件夾拷貝到您的電腦上就可以，打開軟件的時候直接雙擊圖標就可以了
3.設備通訊參數
設備出廠時默認一下通訊參數，通訊IP和設備網管根據您的網絡情況可以修改
設備IP：192.168.001.010
子網掩碼：255.255.255.000
設備網關：192.168.001.001
MAC地址：051.255.249.124.050.067
如果您的路由器IP地址不是192.168.1 您需要將設備的IP地址與網關修改成與路由器一致，如果一臺電腦連接幾臺設備可將設備IP192.168.001.010，最后的010修改成其他值
4.電腦軟件打開后，將軟件左上方設備IP地址填寫成與設備IP地址一樣然后點擊連接，與設備連接上會電腦會有一聲槍響同時通訊燈變成綠色。（本軟件包含建材不燃性和建材煙密度兩種試驗，當軟件與設備連接的時候軟件會自動識別是哪個試驗，并進入相應的界面）
5.試驗過程的操作電腦與觸摸屏上是一樣的
6.試驗結果的保存與打印
1.保存，在試驗結束后數據顯示在界面上，點保存鍵修改存儲的名字選擇存儲的位置將數據保存。
2.打印，在打印前首先要選擇打印旁的下拉菜單，選擇煙密度測試報告，然后再點擊打印按鈕進入打印報告界面
在此界面首先要選擇導入數據，可以導入3個數據，軟件會自動算出平均值的曲線，導入數據后填寫相應需手填的信息，可以導出報告也可以打印預覽進入打印界面，在打印預覽界面直接點打印就可以打印出紙質報告了。在點擊打印預覽的時候軟件會跳出保存界面先提示您保存報告。在報告編輯界面是可以選擇是否打印曲線的，只要在打印曲線前面的小框里勾選就可以了
九、裝箱清單
1. 煙箱 1臺
2. 金屬網 1個（放入試樣支架上框風）
3. 收集盒 1個（放入試樣支架下框內）
4. 濾光片 3塊
5. 電源線 1根
6. 橡皮管 1根
7. 中壓閥 1只
8. 說明書 1份
9. 合格證 1張
蘇州市智淼消防科技有限公司http://m.dsouihoi.com/
蘇州智淼消防主營：應急管理部發布最新消防檢測儀器設備全套配備、防雷檢測裝置，火災現場勘查箱、消防監督檢查驗收箱、消防測試煙槍、試水裝置、建筑消防設施檢測箱、電氣防火檢測設備等,消防檢測設備網址：http://m.dsouihoi.com/；電話：18910580194（何經理）
使用須知
JCY-3型建材煙密度測試儀以國家標GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》為設計標準，其試驗原理、試驗步驟、試樣制取等均取自該標準，試驗前詳細閱讀GB/T8627-2007將會對您的使用起到充分的指導作用。
您在使用儀器的過程中可能涉及以下項目請注意：
一、請務必閱讀相關標準和設備使用說明書后再使用設備使用規定的電壓，儀器用電應有接地線。
二、嚴禁接入與設備不相符的其他任何氣體!!!
三、測試樣品時，某些材料會釋放有毒有害氣體。建議檢測應在通風良好的環境中進行，并做好人體防護。
四、使用液化氣、天然氣、煤氣等燃氣源時，各管路接口不應漏氣，通氣管老化應及時更換。用“長明燈”做明火源時，務必先點著“長明燈”，然后開啟有關燃氣閥門。
五、試驗時操作人員不能離開試驗現場。試驗時，試驗人員請注意防止高溫燙傷！
六、計算機控制的設備應防止病毒的侵襲。
七、試驗室嚴禁出現試驗所需以外的易燃易爆品！
八、實驗室需配備滅火器材
九、試驗結束時應關閉所有電源、氣源。請務必清理試驗殘留或滴落物!
一、概述
JCY-3型建材煙密度測試儀是根據國家標準GB/T8627—2007《建筑材料燃燒或分解的煙密度試驗方法》所規定的技術條件而研制的。該產品相對于原來的利用單片機技術實現測試功能的儀器，更具有以下特點：
1) 雙控制方式，可在觸摸屏上控制操作，也可以在電腦上操控，操作方式可任意切換!一臺設備可同時幾臺電腦操作，可幾臺電腦同時在線，可實現局域網共享
2) 主輔燃燒器可自動旋轉，定位準確。
3) 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性。
4) 該儀器結構設計合理，操作維修方便，適用于建筑材料及其制品、固體材料燃燒靜態產煙量的測定。
二、主要技術指標
1. 對于試件的最大煙密度（MSD）和煙密度等級（SDR ）： 0-100% 連續可測，自動計算；
2. 用標準慮光片校正誤差不大于3% ； 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性；
3. 本生燈工作壓力（210±5） KPa ；
4. 本生燈對試樣施加火焰4min ；
5. 燃燒燈：為本生燈，長度260mm，噴嘴直徑0.13mm，與煙箱成45°角；
6. 光電系統：光源為燈泡，功率15W，工作電壓6V；
7. 排風系統：本機器裝有強力排風扇，試驗完后，能將廢氣排出室外；
8. 煙密度測量范圍：0 ~ 100%；
9. 煙密度測量準確度：±3%；
10. 接收器：為硅光電池，透光率0%為無光線通過，透光率100%光無遮擋完全通過；
11. 主燃燒器工作壓力：276KPa（可調）；
12. 自動計時，自動點火，自動排煙；光通量可分階段性線性校正試測試數據更準確；
13. 觸摸顯示屏：
a. 尺寸：5寸 有效顯示尺寸 長11cm 寬6.28cm；
b. 分辨率：800 * 480
c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式
d. 儲存容量:1G
e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f. 采用M3+FPGA架構，M 3負責指令解析，FPGA專注TFT顯示，速度和可靠性均領先同類方案
g. 主控制器均采用低能耗處理器，自動進入節能模式
14. 長*寬*高 740*500*高900（mm）
三、儀器的工作條件
3.1環境溫度：0℃-40℃；
3.2相對濕度：≤85%；
3.3供電電壓及功率：220V±10%、50HZ、100W；
3.4可燃氣體：純度不小于85%的丙烷或同等純度的煤氣（客戶自備）；
3.5燃氣壓力：0-0.3MPa（可調節）；
3.6環境及試驗要求：儀器工作時應避免強光直接照射或反射到儀器上；試驗進行90min后，應關閉燃氣源對儀器降溫15 min。
3.7環境氣流：工作狀態時無強制空氣流動現象；
3.8儀器應放在通風櫥內進行試驗；
四、儀器結構：
本儀器分為煙箱和控制兩大部分；煙箱部分：煙箱的左右兩側面板上，有電源開關、安全標志開關（背燈開關）、燃氣調節裝置，另外還有控制排風機的開關（風機開關）。
六、試樣制備
6.1標準的樣品是（25.4+0.3）mm×（25.4+0.3）mm×（6.2+0.3）mm，也可以采用其他厚度，但它們厚度應與煙密度值一起在報告中說明。試驗可以采用厚度小于6.2mm的材料進行試驗，也可以按照其通常使用厚度或者直接疊加到厚度大約6.2mm。同樣，試驗可以采用厚度大于6.2mm的材料進行試驗，也可以按照其通常起通常實際使用厚度或將材料加工到厚度6.2mm，式樣最大厚度為25mm，當材料厚度大于25mm時，需根據實際使用情況確定受火面。
6.2每組試驗樣品為3塊。試樣加工可采用接卸切磨的方式，要求試樣表面平整，無飛邊、毛刺。
七、試驗裝置的安裝與調試
7.1接通電源、氣源及相應的連接線，打開儀器上的電源開關和觸屏上的照明（位置如下圖），待燃燒箱內有光束通過后，需預熱15min；
7.2.1點擊觸屏上的校準界面，進入校準界面（位置如下圖）。
7.2.3 提示值分別依次顯示為100%，75%，50%，25%，0%；
提示100是不放任何濾光片，點擊校準按鍵，提示框會自動顯示75，此時放入75的濾光片，然后點擊校準按鍵，然后依次是50,25,0；0的時候用手捂著接收口然后點擊校準按鍵，左側列表5個校準值都有相應數據，此時校準結束，點擊測試界面，進入測試窗口。
八、試驗步驟
8.1調試結束后，進入測試界面，應先點擊界面上的排煙關閉按鈕；同時將排煙閘片向外拉出。
8.2打開燃燒箱門，把篩網和收集盒放入試樣架框內；
8.3打開氣源閥門和儀器上的“燃氣開關”，用明火或點火槍點著本生燈，調節“燃氣調節”使儀器上壓力表指示0.276MPa；
8.4點擊啟動，使本生燈進到試樣端，調節式樣架使其位置處于本生燈轉入工作狀態時燃燒火焰對準試樣下表面中心，調節好位置后，點擊停止鍵，使本生燈退回原位。然后將試樣平放在試驗支架的篩網上，
8.5點擊啟動，4 min后試驗自動結束。
8.6試驗結束后，點擊排煙，然后將排煙閘片向里推進，將煙箱內的煙排出，煙霧排凈后點擊結束排煙，將排煙閘片向外拉出關閉煙道。
8.7試驗過程中可點擊照明按鍵打開照明燈觀察后面的字是否清楚。再次點擊照明按鍵就會關閉照明。
8.8試驗全部結束后，關閉電源、氣源、對燃燒箱及試樣支架進行必要的維護。本生燈管務必每天清理！
九、上位機軟件操作
1.本機與電腦可以用局域網連接，設備與電腦都連接路由器的LAN口，或電腦用無線連接路由器都可以
2.本產品軟件不需要安裝，只需要把軟件直接將整個文件夾拷貝到您的電腦上就可以，打開軟件的時候直接雙擊圖標就可以了
3.設備通訊參數
設備出廠時默認一下通訊參數，通訊IP和設備網管根據您的網絡情況可以修改
設備IP：192.168.001.010
子網掩碼：255.255.255.000
設備網關：192.168.001.001
MAC地址：051.255.249.124.050.067
如果您的路由器IP地址不是192.168.1 您需要將設備的IP地址與網關修改成與路由器一致，如果一臺電腦連接幾臺設備可將設備IP192.168.001.010，最后的010修改成其他值
4.電腦軟件打開后，將軟件左上方設備IP地址填寫成與設備IP地址一樣然后點擊連接，與設備連接上會電腦會有一聲槍響同時通訊燈變成綠色。（本軟件包含建材不燃性和建材煙密度兩種試驗，當軟件與設備連接的時候軟件會自動識別是哪個試驗，并進入相應的界面）
5.試驗過程的操作電腦與觸摸屏上是一樣的
6.試驗結果的保存與打印
1.保存，在試驗結束后數據顯示在界面上，點保存鍵修改存儲的名字選擇存儲的位置將數據保存。
2.打印，在打印前首先要選擇打印旁的下拉菜單，選擇煙密度測試報告，然后再點擊打印按鈕進入打印報告界面
在此界面首先要選擇導入數據，可以導入3個數據，軟件會自動算出平均值的曲線，導入數據后填寫相應需手填的信息，可以導出報告也可以打印預覽進入打印界面，在打印預覽界面直接點打印就可以打印出紙質報告了。在點擊打印預覽的時候軟件會跳出保存界面先提示您保存報告。在報告編輯界面是可以選擇是否打印曲線的，只要在打印曲線前面的小框里勾選就可以了
九、裝箱清單
1. 煙箱 1臺
2. 金屬網 1個（放入試樣支架上框風）
3. 收集盒 1個（放入試樣支架下框內）
4. 濾光片 3塊
5. 電源線 1根
6. 橡皮管 1根
7. 中壓閥 1只
8. 說明書 1份
9. 合格證 1張
蘇州智淼消防主營：應急管理部發布最新消防檢測儀器設備全套配備、防雷檢測裝置，火災現場勘查箱、消防監督檢查驗收箱、消防測試煙槍、試水裝置、建筑消防設施檢測箱、電氣防火檢測設備等,消防檢測設備網址：http://m.dsouihoi.com/；電話：18910580194（何經理）
