新標準下的防排煙設計與實物圖三(固定窗、吊頂?shù)膿鯚煷贡谠O置等)
蘇州智淼消防主營:應急管理部發布最新消防檢測儀器設備全套配備、防雷檢測裝置,火災現場勘查箱、消防監督檢查驗收箱、消防測試煙槍、試水裝置、建筑消防設施檢測箱、電氣防火檢測設備等,消防檢測設備網址:http://m.dsouihoi.com/;電話:18910580194(何經理)

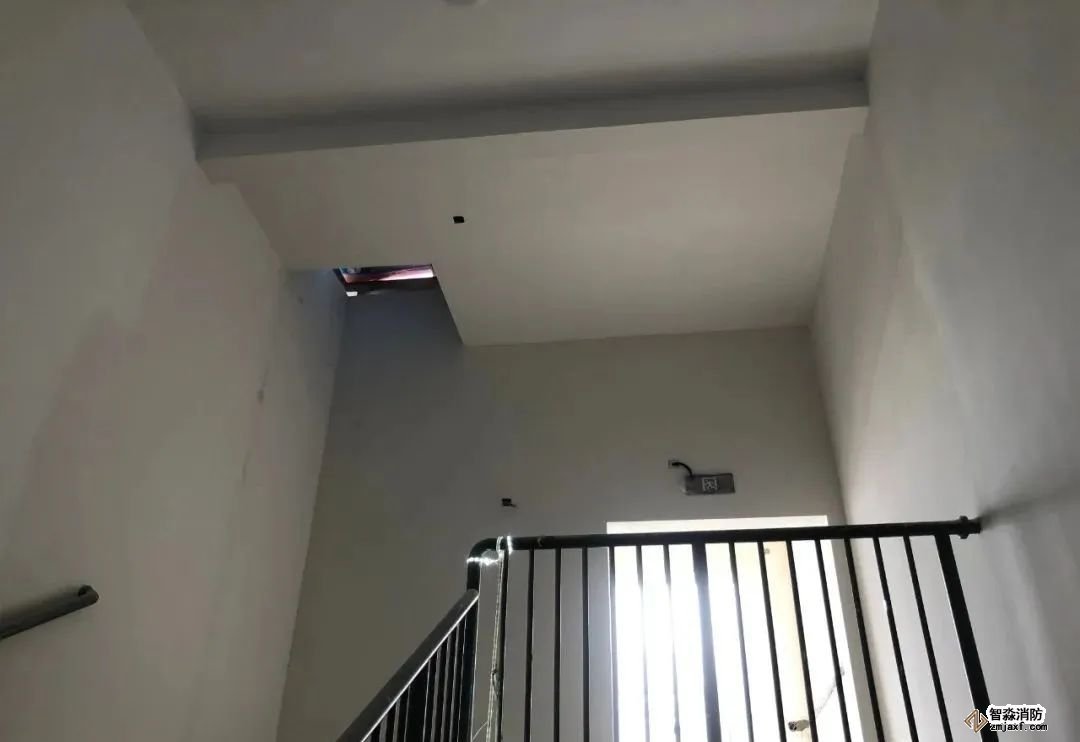

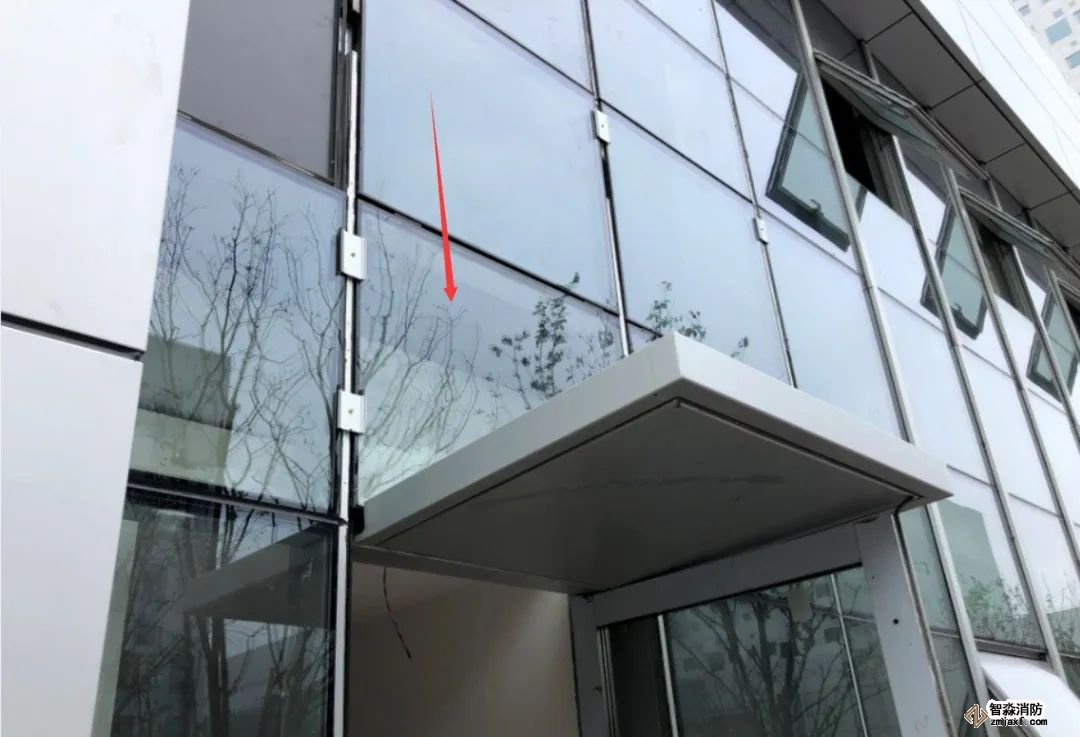

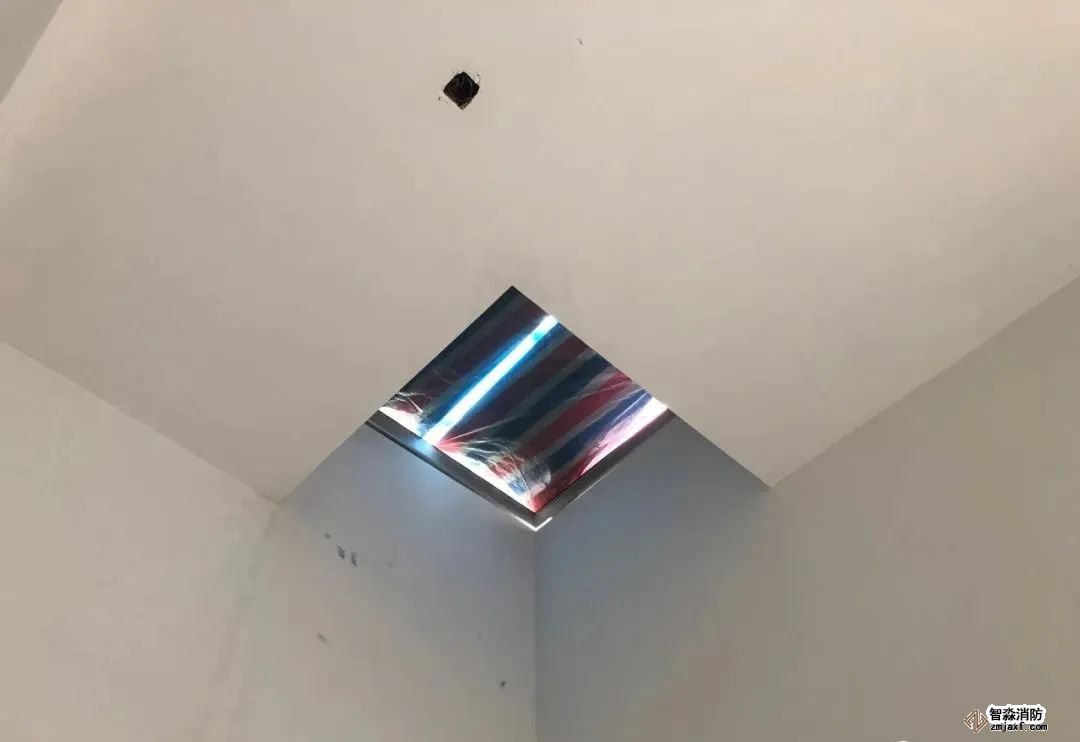

1、地上樓梯間加壓送風,最頂部設置1m2的固定窗

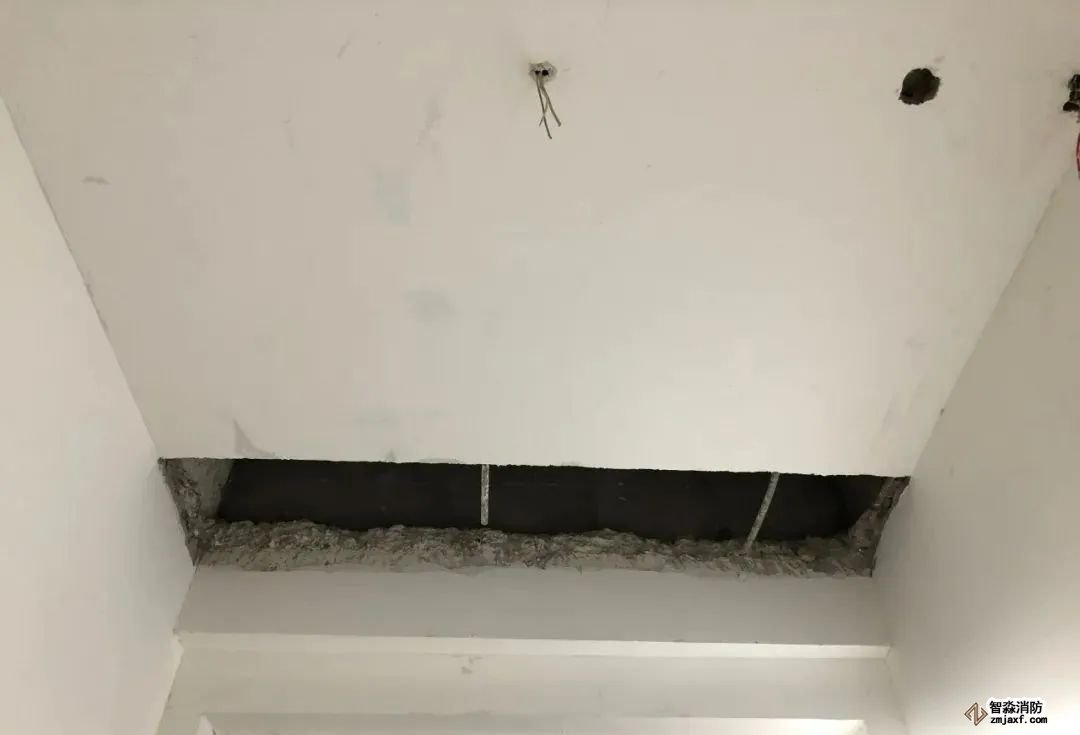

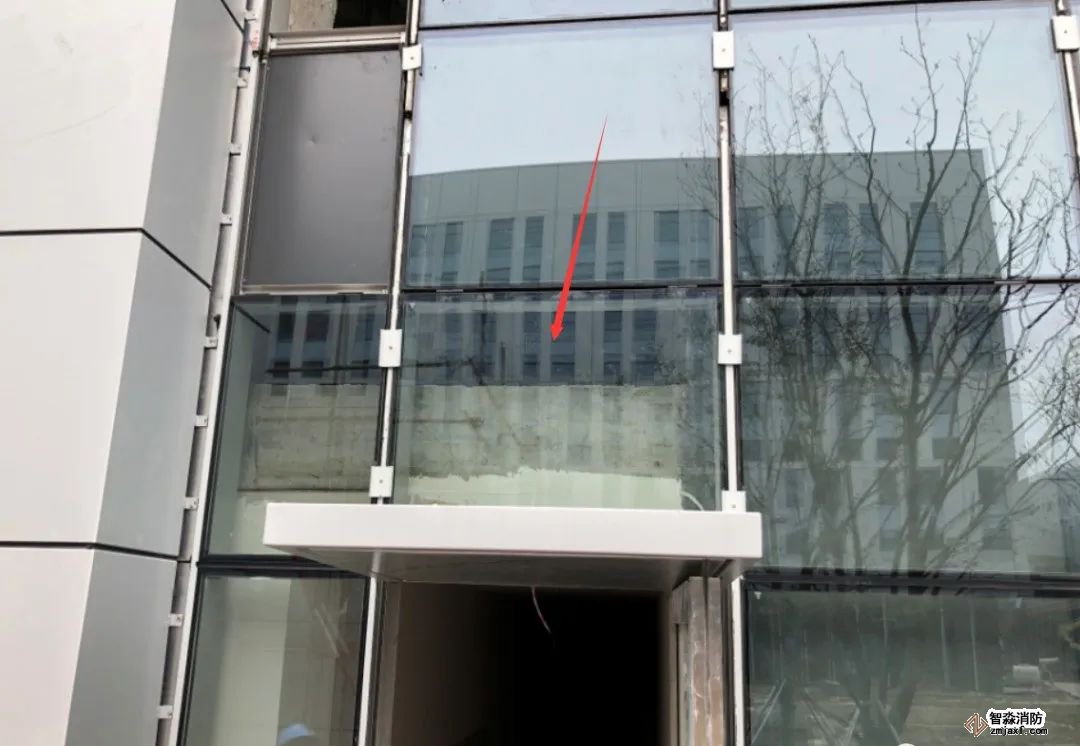

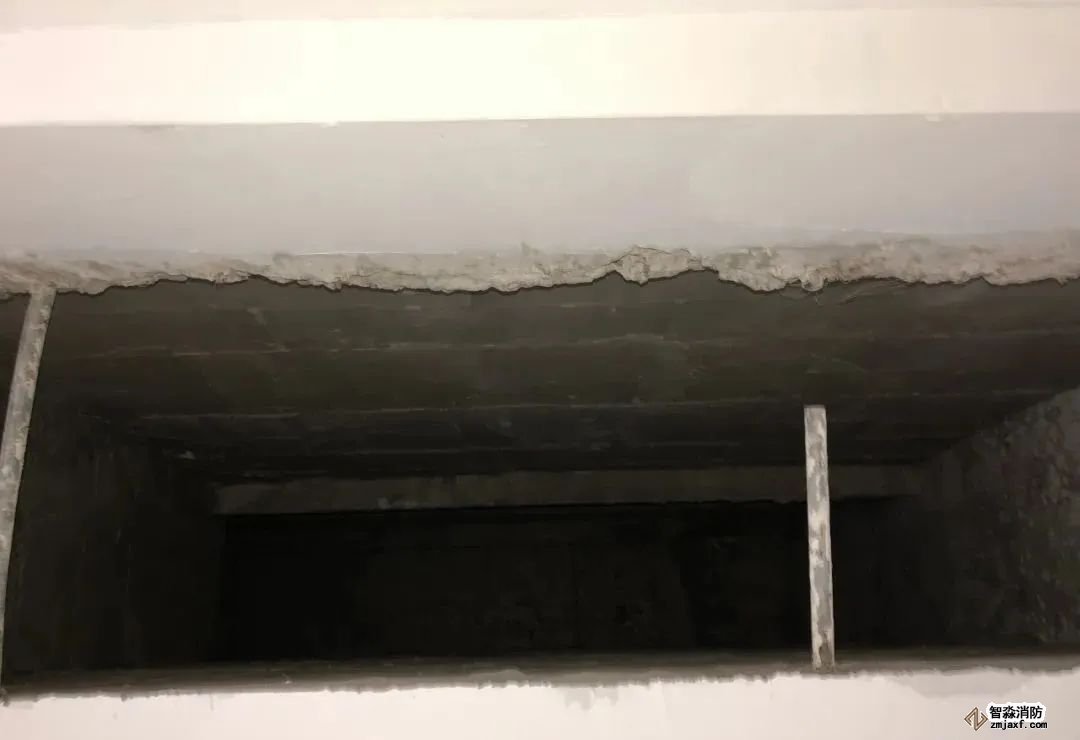

2、地下樓梯間加壓送風,最頂部設置1m2的固定窗,核心筒在內部,采用土建風道延伸至室外

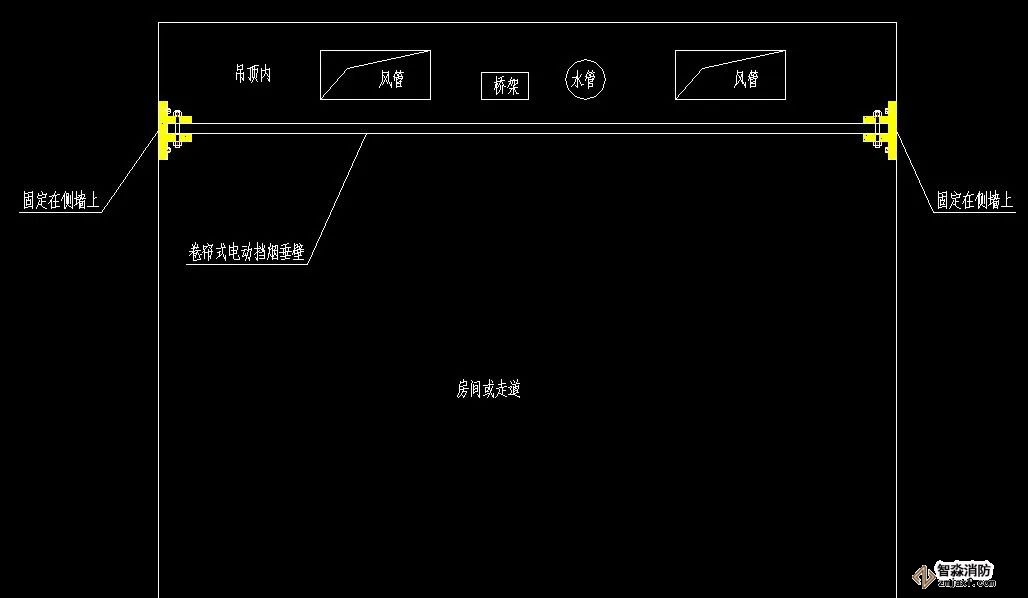

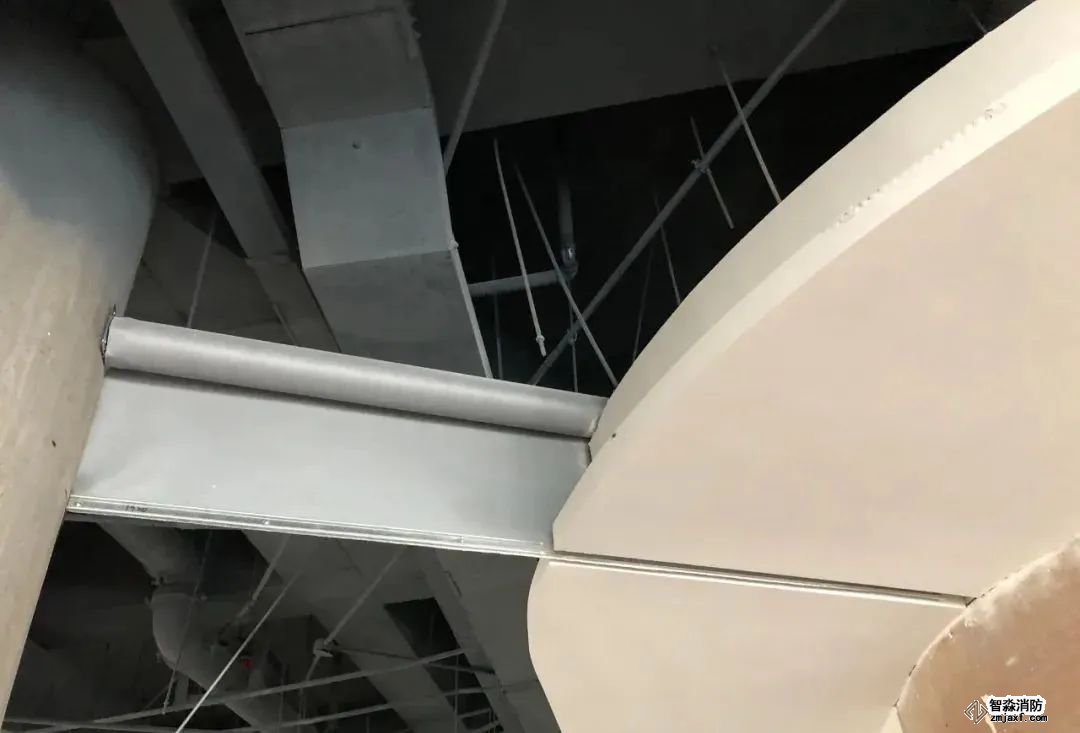

3、有吊頂時,電動擋煙垂壁的安裝
擋煙垂壁底部與吊頂齊平

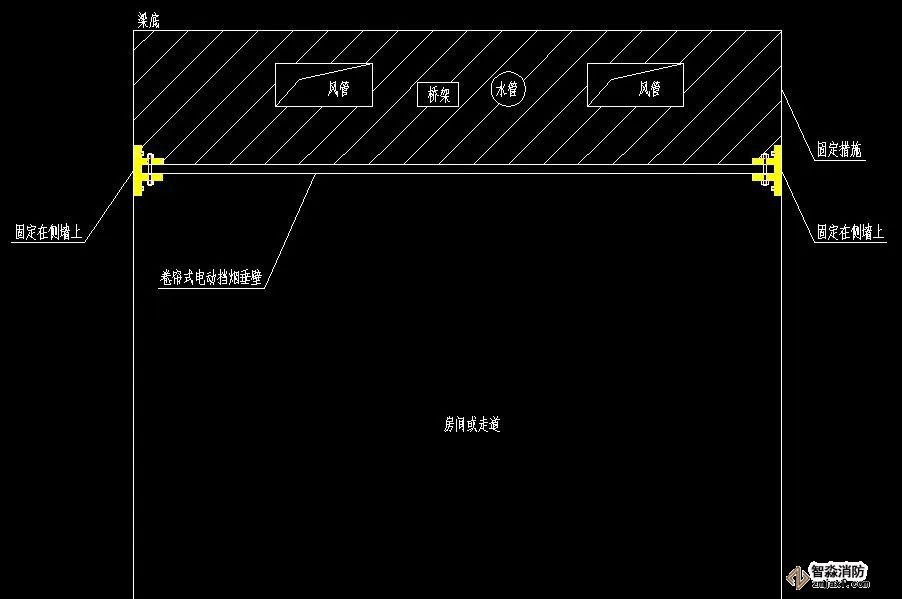

4、無吊頂時,電動擋煙垂壁的安裝
先在梁底設置一定高度的密封固定措施,供機電管線穿過,再將擋煙垂壁安裝在固定設施下方

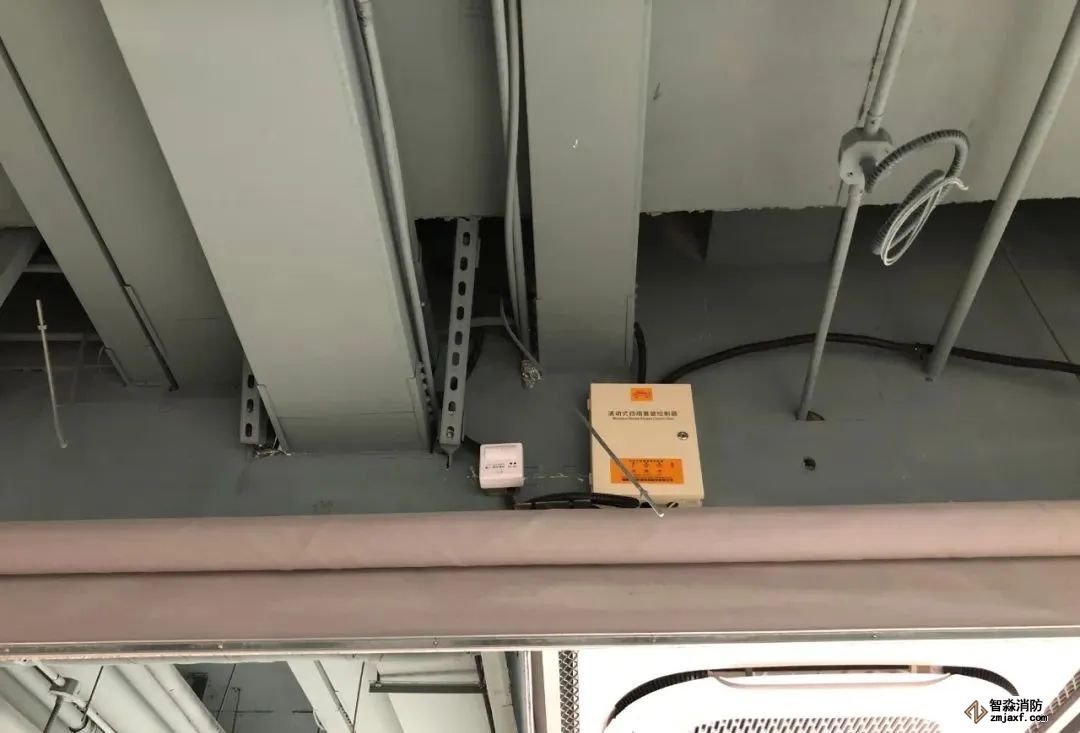

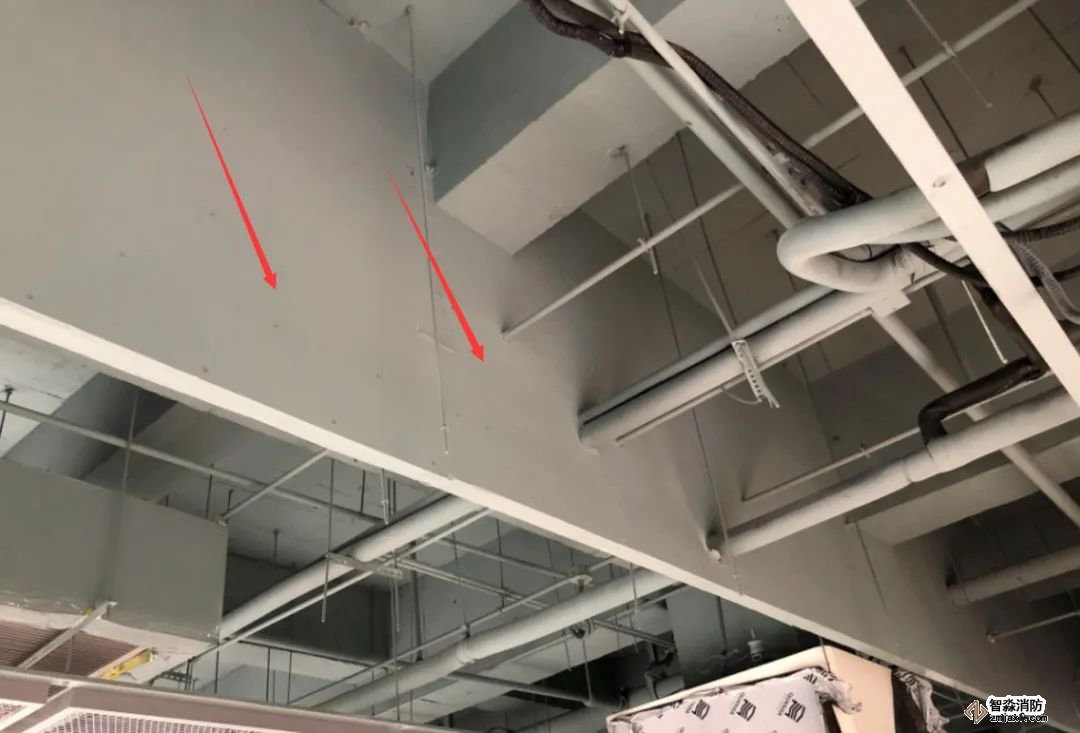

(1)梁下先設置固定掛板,方便機電管線穿過

(2)掛板下方再安裝電動擋煙垂壁

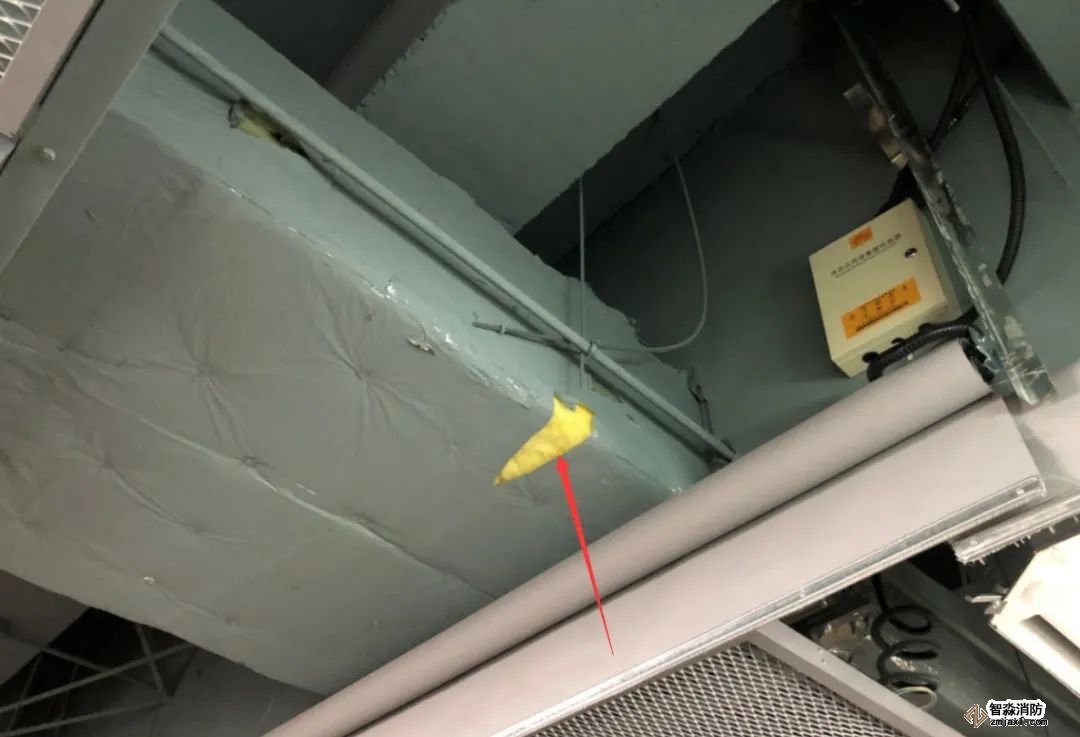

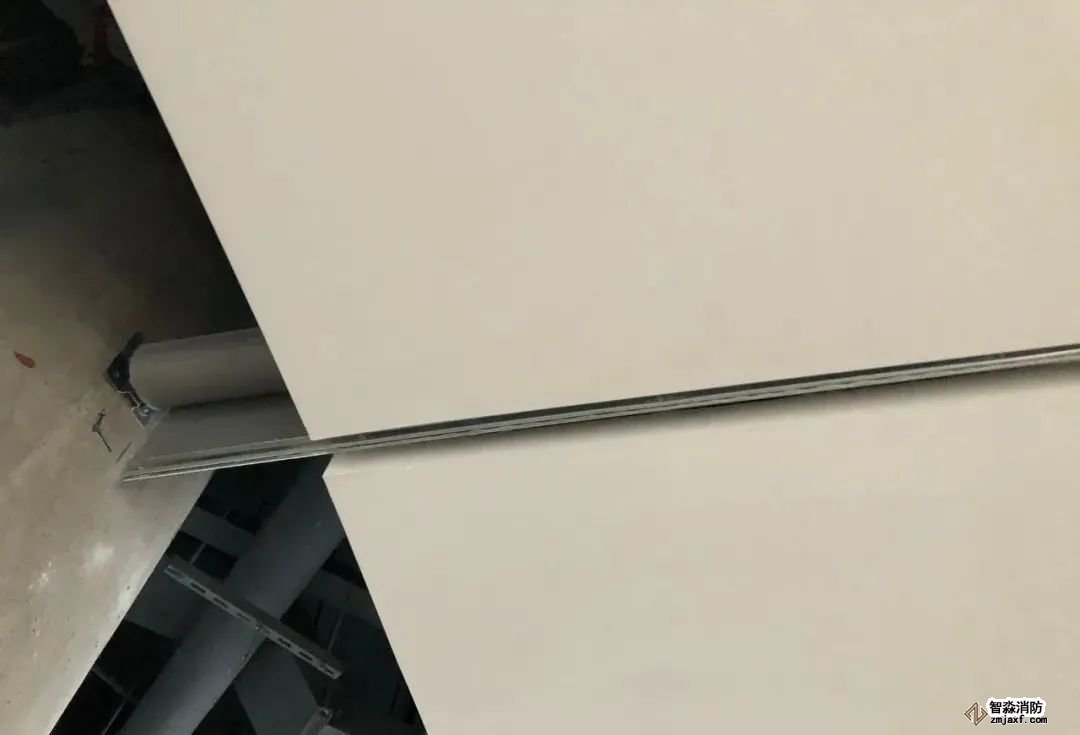

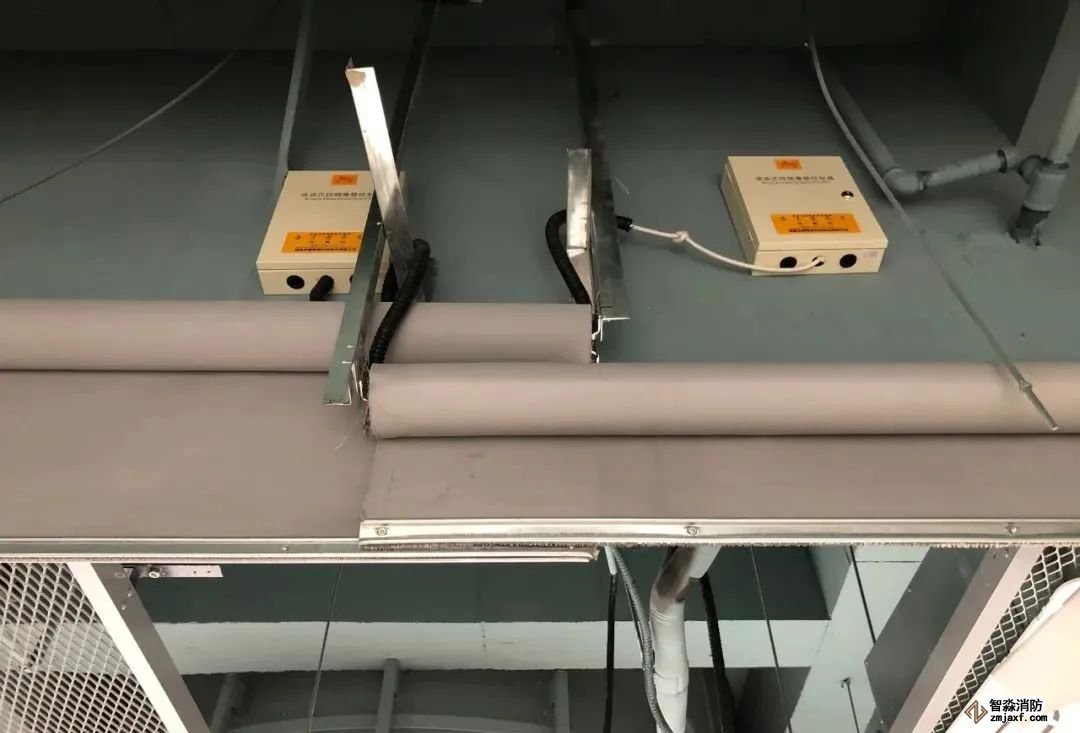

5、兩樘電動擋煙垂壁拼接安裝

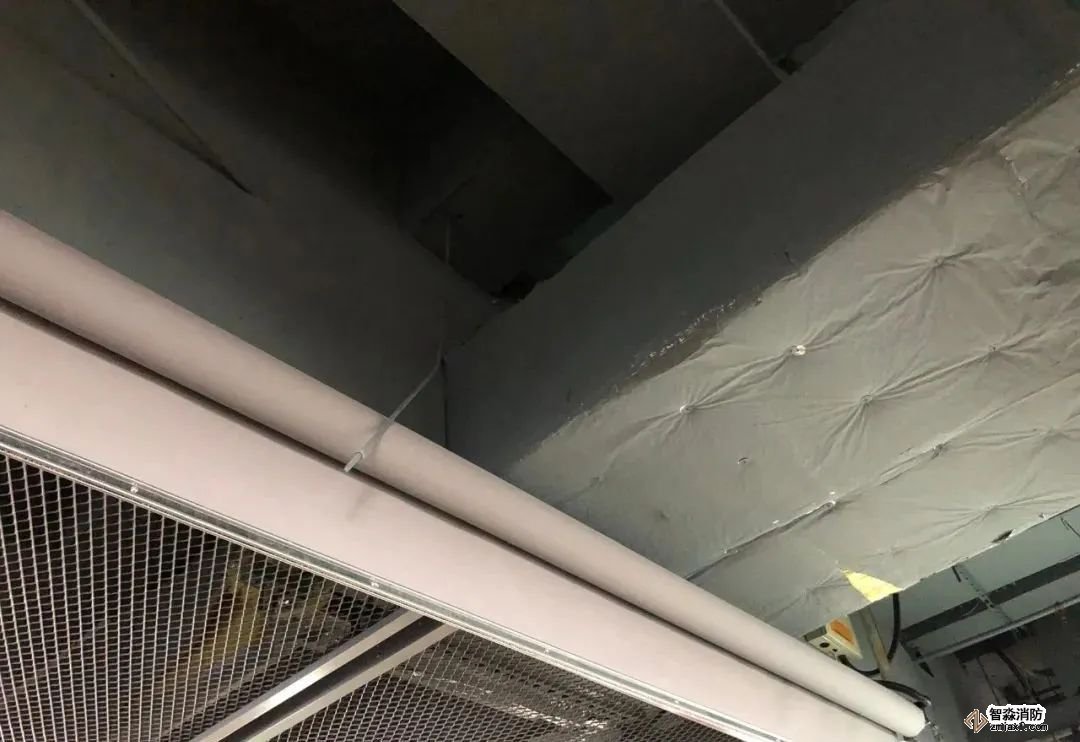

6、吊頂內的排煙風管外壁設置離心玻璃棉隔熱

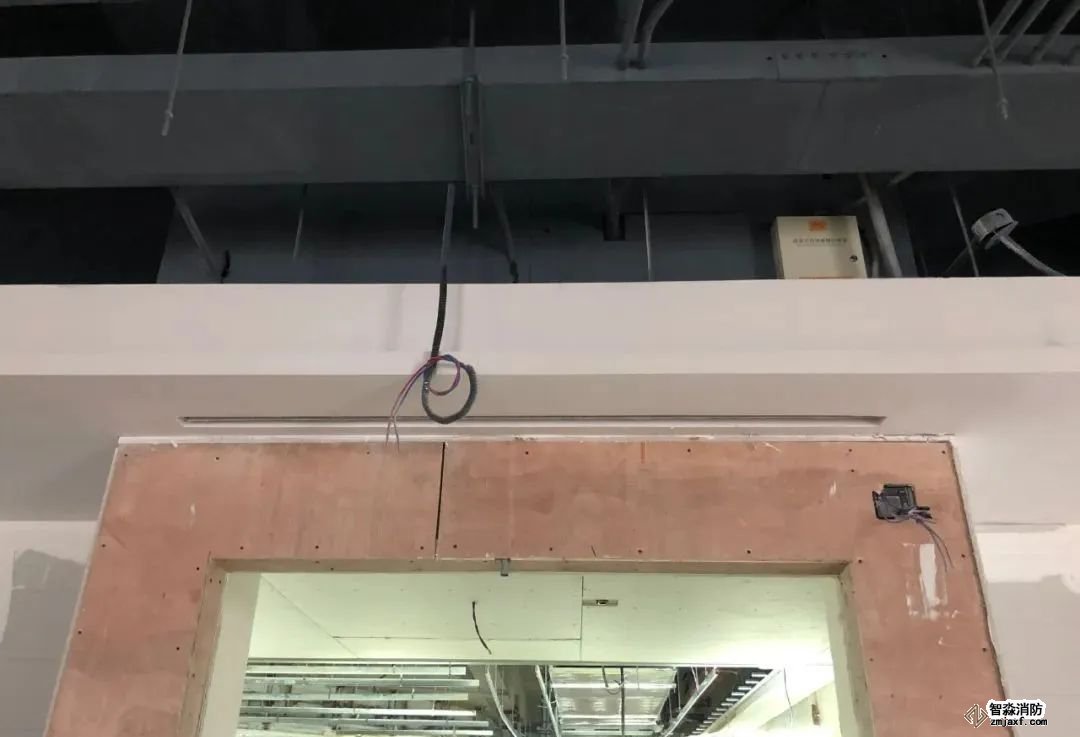

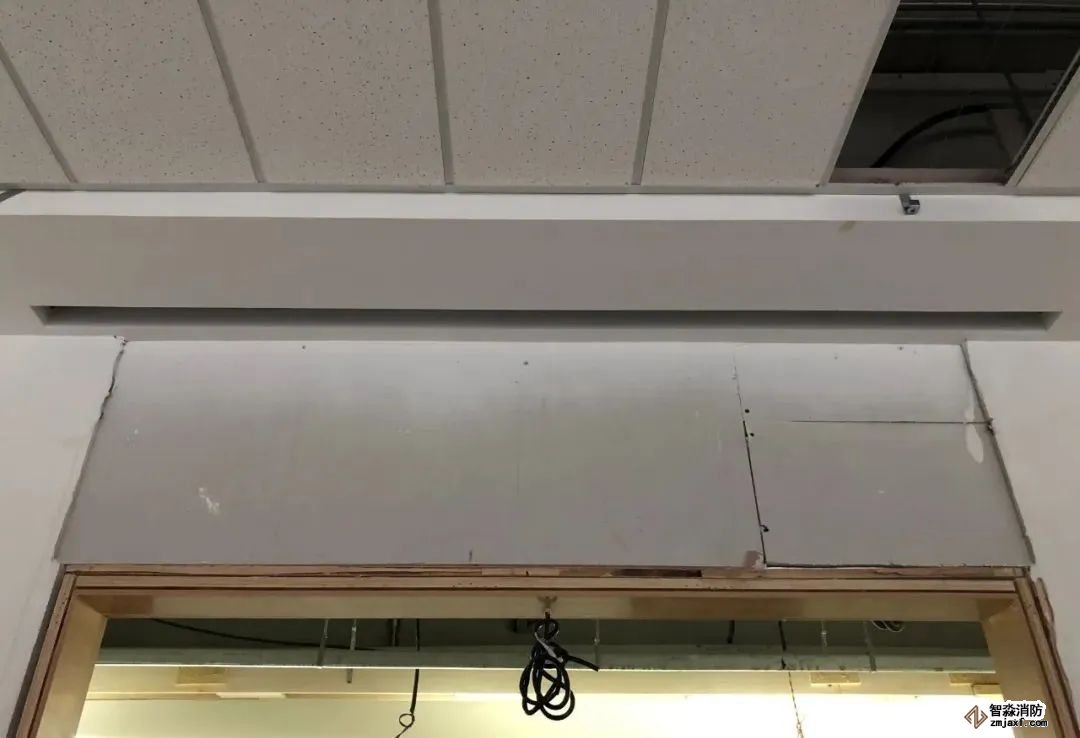

7、門洞上方的電動擋煙垂壁
注:應安裝在門開啟方向的背面,且在疏散指示標志的后方

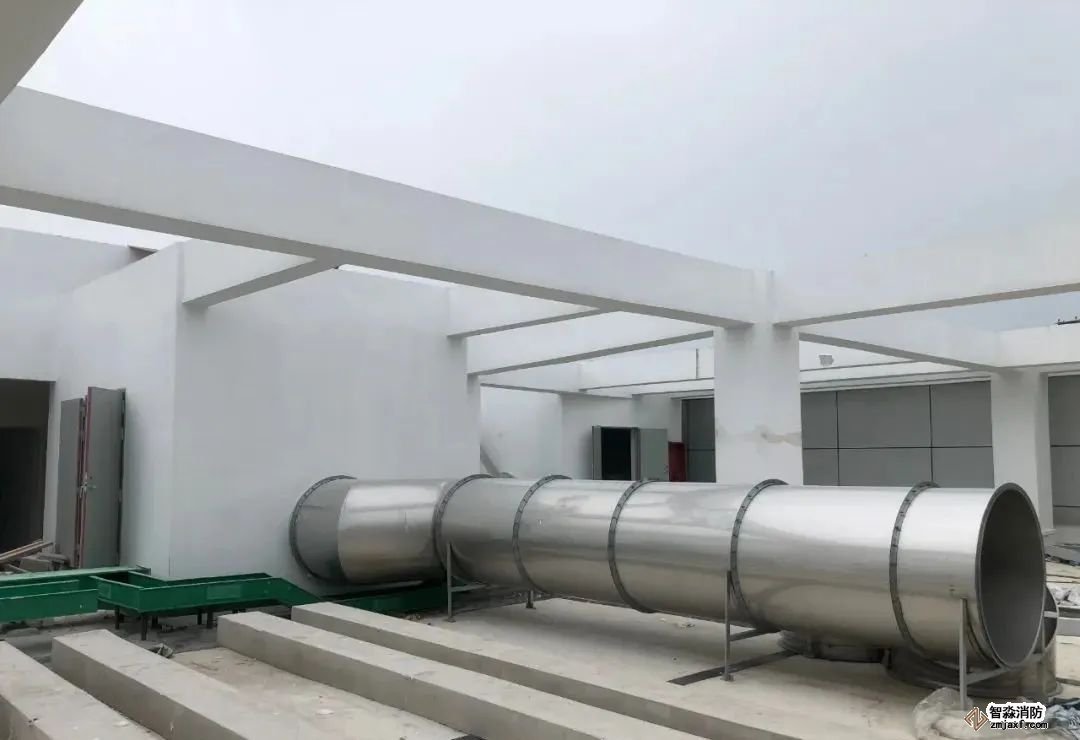

8、屋頂加壓送風機房

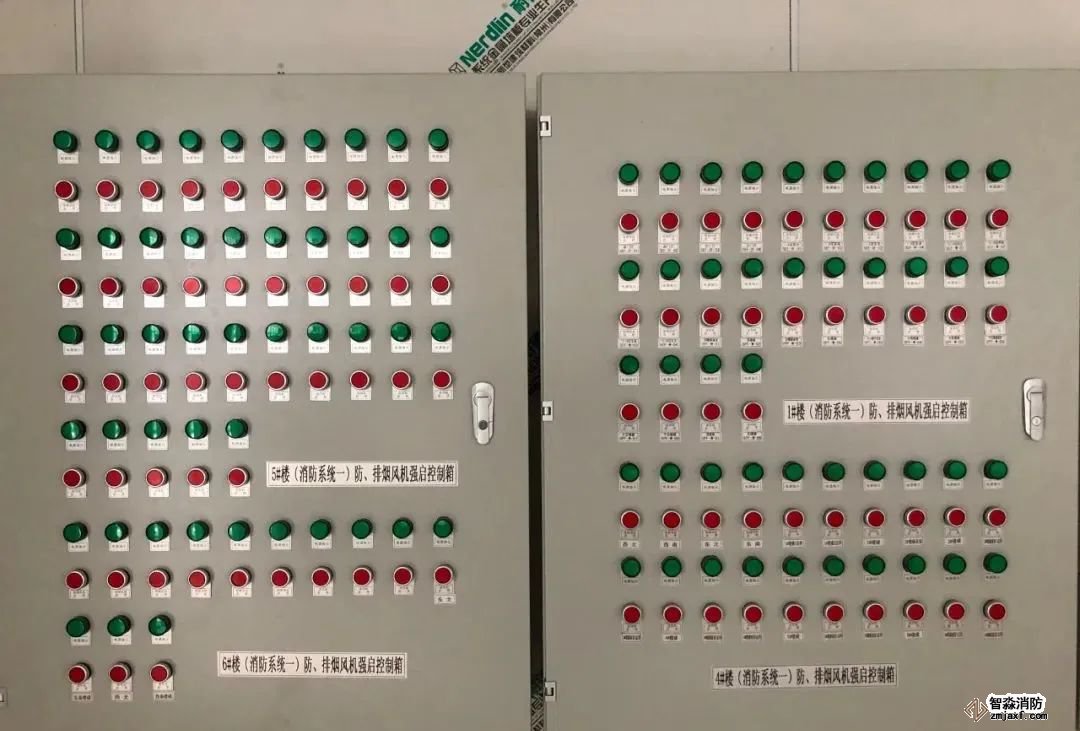

9、消防控制室防排煙風機的手動啟動箱

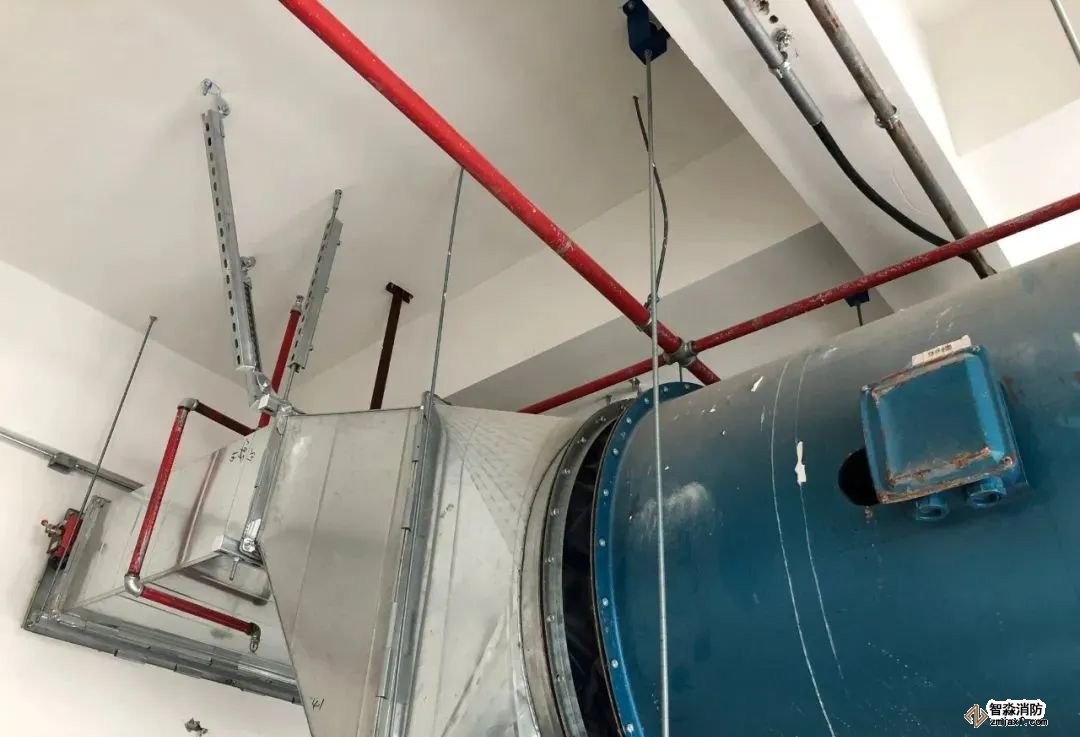

10、機房內的排煙風管設置抗震支吊架

來源:暖通設計
