防雷裝置檢測—正確使用表面阻抗測試儀測量防靜電材料的表面阻抗

表面阻抗測試目的：

通過對各使用防靜電材料的表面阻抗的檢測，防止不合格的防靜電材料（桌墊、地板、容器）等的使用。從而檢查判定防靜電設備材料的防靜電能力。

表面阻抗測試范圍：

表面阻抗測試儀適用于防靜電地板、桌墊、防靜電容器、中空板、海綿等需要測試表面電阻的防靜電材料或設備檢測。

表面阻抗的術語和定義：

表面阻抗是導體表面上的電場強度與表面電流密度的比值。表面阻抗又稱表面比電阻。表征電介質或絕緣材料電性能的一個重要數據。它代表每平方面積電介質表面對正方形的相對二邊間表面泄漏電流所產生的電阻。單位是歐姆。表面電阻的大小除決定于電介質的結構和組成外，還與電壓、溫度、材料的表面狀況、處理?xiàng)l件和環境濕度有關。環境濕度對電介質表面電阻的影響極大。表面電阻愈大，絕緣性能愈好。

物體的表面電阻：

l 電阻大于等于10¹¹歐姆為絕緣體。

l 大于等于10⁴小于10¹¹歐姆為防靜電體(靜電耗散)。

l 小于10³歐姆為電場屏蔽材料。—— ANSI/ESD 541-2008標準

表面阻抗測試設備：

本文以GM3110型表面阻抗測試儀舉例

GM3110是一款物體表面阻抗測試儀，將儀器的兩根平行的電極貼緊被測物體的表面，就可以測量物體表面的電阻值，從而判斷被測物體是導體，防靜電材料，還是絕緣體，同時該儀器還可以測量物體對地電阻；儀器特別適用于各種防靜電領域。

儀器具有以下功能：

• 物體表面電阻測試；

• 三種方式同時顯示物體表面的電阻值或材料性質；

• 環境溫度測量；

• 溫度單位轉換；

• 數據保持功能；LCD背光；

操作步驟

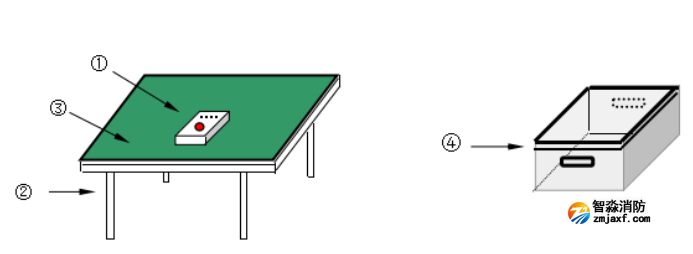

1.圖形說明

①表面阻抗測試儀

②防靜電桌

③防靜電桌墊

④防靜電箱

2.確定需要的檢測點，將被測防靜電材料或靜電箱內的部品移開，查看被測對象的表面應光滑平整、無裂痕。

3.按表面阻抗測試儀電源鍵開機，LCD進入正常測量畫面，同時顯示環境溫度值。

4.將表面阻抗測試儀放置于被測對象表面任意一處。背部的兩電極緊貼被測材料表面，約1秒鐘LCD上顯示被測材料的表面電阻值及其導電屬性，儀器顯示被測材料是導體，防靜電材料或是絕緣材料。待數據顯示穩定后，讀取顯示的表面電阻數據，并記錄每次的測量數據。

5.防靜電桌墊每3.5米長度應任意抽取三個點進行檢測，測量后記錄下最差的一個檢測點的數據做為判據。

6.防靜電箱每次應在容器內每個面上任取一個點進行檢測，測量后記錄下最差的一個檢測點的數據做為判據。

7.海綿、中空板的檢測應在正反兩面各任取一個點進行檢測，測量后記錄下最差的一個檢測點的數據做為判據。

8.料盒、托盤的檢測每次將儀器放置于箱內底面任意一處選取一個點進行測量，測量后記錄下最差的一個檢測點的數據做為判據。

9.對導電型材料制成的防靜電容器的測量，若讀取的表面電阻數據超出1×10³

小于1×10⁶Ω，則判測試結果不合格。

10.對耗散型材料制成的防靜電容器的測量，若讀取的表面電阻數據超出1×10⁶小于1×10⁸Ω，則判測試結果不合格。

11.對防靜電桌墊的測量，若讀取的表面電阻數據超出1×10⁶ 小于1×10¹⁰Ω，則判測試結果不合格。

12.將讀取的防靜電桌墊、防靜電周轉箱、料盒、托盤、中空板、海綿的表面電阻數據直接記錄于記錄表內，并注明檢測日期。

13.根據檢測結果，若合格則貼上“防靜電合格”證；若不合格則貼上“防靜電禁用”標簽。

測試示例

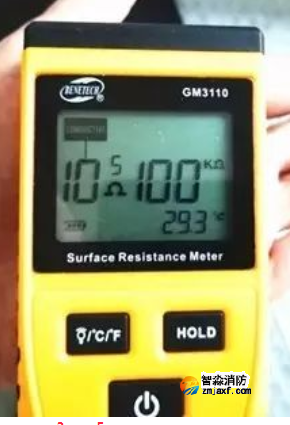

舉例：上圖電阻讀數是：10⁹Ω，1.0ＧΩ，被測材料為防靜電材料；

a.10³~10⁵. Ω，導體；10⁶ ~10¹¹Ω，防靜電材料；≥10¹²Ω，絕緣材料；

b.測量電阻小于10³Ω；LCD顯示為10³Ω；

 10³~10⁵Ω：導體；(測試螺絲刀金屬部位）

10³~10⁵. Ω，導體（測試手掌皮膚）

10³~10⁵. Ω，導體（測試臺面金屬框架）

13.對地電阻測量：將接地線插入儀器前端的接地插孔內，接地線的另一端接地，保持儀器的右側電極貼緊被測物體表面，LCD上面顯示的阻值即為對地電阻值。（此時左側電極不要接觸物體表面）。

14.數據保持：在測得一個數據后，按HOLD鍵，數據就保持在LCD畫面上，再按HOLD，退出保持功能。

15.背光控制：在開機狀態下，按背光鍵，背光燈亮，方便在晚間測量，再按一下，關閉背光。

16.溫度單位轉換：在開機狀態下，長按溫度單位轉換鍵，可實現溫度單位的轉換。

表面阻抗測試儀器的管理：

測試人員在每次檢測結束后，要用干凈的布擦拭儀器背面電極上的污漬后，再將其妥善保存。長時間不做使用時，請卸下電池存放。
